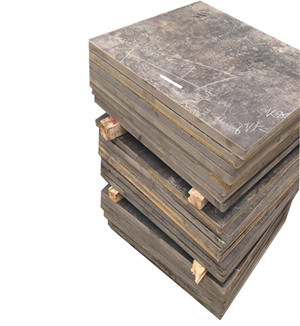

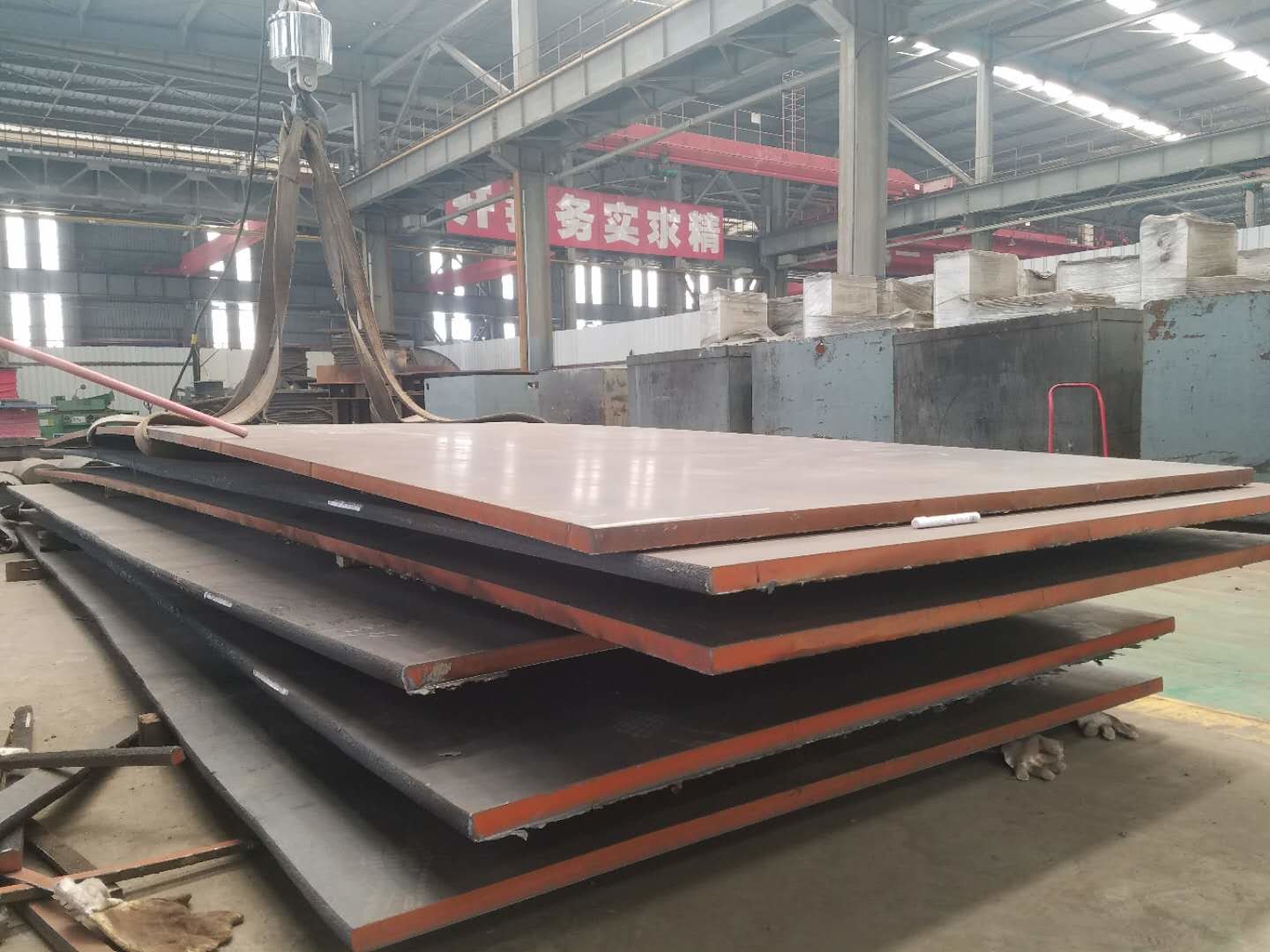

Invar 36 de Plaatblad van de Nikkellegering voor Radioindustrie

De Plaat 4J36 Invar 36 van Invar van de nikkellegering Blad

1 . Beschrijving:

4J36 de legering wordt ook genoemd INVAR-legering. Het Curiepunt van de legering is over 230℃. Onder deze temperatuur, is de legering ferromagnetisch en heeft een zeer lage uitbreidingscoëfficiënt. Boven deze temperatuur, is de legering niet-magnetisch. , De verhogingen van de uitbreidingscoëfficiënt. De legering wordt hoofdzakelijk gebruikt om componenten met ongeveer constante afmetingen binnen de waaier van temperatuurveranderingen te vervaardigen, en in de radioindustrie, precisieinstrumenten, meters en andere industrieën wijd gebruikt.

4J36 kan door oxyacetylene lassen, booglassen, elektrisch lassen en het lassen van het waterstofatoom worden gelast. Aangezien de coëfficiënt van uitbreiding met de chemische samenstelling van de legering verwant is, zou de legeringssamenstelling zoveel mogelijk moeten worden vermeden wegens lassen. Daarom is het best om argonbooglassen te gebruiken. Het vullermetaal voor lassen zou 0,5% tot 1,5% van titanium bij voorkeur moeten bevatten om lassenporiën en barst te verminderen.

2. Thermische behandelingsprocédé

Spanningshulp het ontharden	De hitte aan 530~550℃, houdt voor 1~2 h. Koel in de oven
het ontharden	Verwarmend aan 830~880℃, houd houdend voor 30 min. Oven het koelen
Stabilisatie	(1) hitte aan 830 ℃ in een beschermende atmosfeer, greep voor 20min. ~ 1h, dooft (2) Bui
Voorzorgsmaatregelen	(1) de legering kan niet door thermische behandeling worden verhard (2) kan de oppervlaktebehandeling worden gezandstraald, worden opgepoetst en worden ingelegd

3 . Leveringscategorie

Type	Grootte
Draad	D= 0.1~8mm
Strook	W= 5~250mm	T= 0.1mm
Folie	W= 10~100mm	T= 0.01~0.1
Bar	Dia= 8~100mm	L= 50~1000

4. 4J36 chemische samenstelling, %

Ni	35~37	Fe	Bal.	Co	-	Si	≤0.3
Mo	-	Cu	-	Cr	-	Mn	0.2~0.6
C	≤0.05	P	≤0.02	S	≤0.02

5 . 4J36 coëfficiënt van uitbreiding

θ/℃	α1/10-6℃-1	θ/℃	α1/10-6℃-1
20~-60	1.8	20~250	3.6
20~-40	1.8	20~300	5.2
20~-20	1.6	20~350	6.5
20~-0	1.6	20~400	7.8
20~50	1.1	20~450	8.9
20~100	1.4	20~500	9.7
20~150	1.9	20~550	10.4
20~200	2.5	20~600	11.0
