Schroef en Vat voor Tweelingschroef Plastic Extruder
1. Beschrijvingen
De schacht is latontwerp dat voor torsiedistributie goed is.
Gebruikend 40CrNiMoA-materiaal, wordt de compactheid verhoogd door te smeden en te verwerken, en de materiële torsie wordt verbeterd door thermische behandelingsprocédé.
Chemische samenstelling van materialen:
| Element | C | Mn | Cr | Ni | Mo |
| Inhoud | 0.37-0.44 | 0.50-0.80 | 0.60-0.90 | 1.25-1.65 | 0.15-0.25 |
2. De tweelingparameter van het de schroefelement van de schroefextruder:
|
Model |
Schroef Major Diameter (D/mm) | Schroef Minder belangrijke Diameter (d/mm) | D/d | Centrumafstand (mm) |
| BM-20 | 21.7 | 14 | 1.55 | 18 |
| BM-25 | 25 | 16.1 | 1.55 | 21.2 |
| BM-35 | 35.6 | 23.6 | 1.51 | 30 |
| BM-50 | 50.5 | 32.5 | 1.55 | 42 |
| BM-52 | 51.4 | 33.8 | 1.52 | 43 |
| BM-60 | 59.6 | 43.8 | 1.37 | 52 |
| BM-65 | 62.4 | 40.5 | 1.54 | 52 |
| BM-68 | 69 | 49 | 1.40 | 60 |
| BM-70 | 70.6 | 47.4 | 1.49 | 60 |
| BM-75 | 71 | 47 | 1.51 | 60 |
3. Mechanische eigenschappen van materialen
Dichtheid (kg/m3): ongeveer 7830
Elastische modulus (GPa): 209
Treksterkte: B (MPa): ≥ 980 (100)
Opbrengststerkte: s (MPa): ≥ 835 (85)
De verlenging is 5%: ≥ 12
Het dalingspercentage van de dwarsdoorsnede (%): ≥ 55
Effectenergie Akv (j): ≥ 78
De waarde van de effecthardheid van alpha- kv (J/cm): ≥ 98 (10)

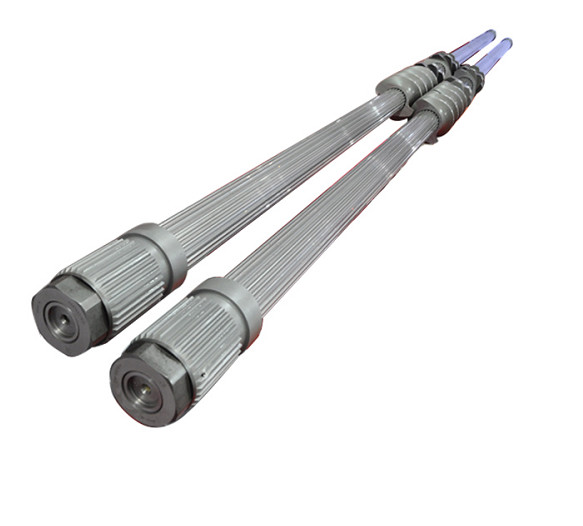

4. Beelden:
